В областта на промишлените и търговските приложения топлообменниците играят основна роля за улесняване на ефективния пренос на топлина между два флуида. Сред различните налични видове, 50 пластинчатият топлообменник се откроява като популярен избор поради своя компактен дизайн, висока ефективност и гъвкавост. Като водещ доставчик на 50 пластинчати топлообменника, ние разбираме значението на точното изчисляване на скоростта на пренос на топлина за оптимална производителност и спестяване на енергия. В тази публикация в блога ще разгледаме ключовите фактори и методи, включени в изчисляването на скоростта на топлопреминаване на 50 пластинчат топлообменник.
Разбиране на основите на преноса на топлина
Преди да се потопим в изчисленията, нека прегледаме накратко основните принципи на преноса на топлина. Преносът на топлина възниква, когато има температурна разлика между две вещества и може да се осъществи чрез три основни механизма: проводимост, конвекция и излъчване. В контекста на топлообменника с 50 пластини, проводимостта и конвекцията са основните начини на пренос на топлина.
Проводимостта е пренос на топлина през твърд материал или между две твърди тела в контакт. В пластинчатия топлообменник топлината се провежда през металните пластини, разделящи горещите и студените течности. Конвекцията, от друга страна, включва пренос на топлина чрез движение на течност. В топлообменника горещият и студеният флуид протичат през отделни канали, образувани от плочите, и топлината се пренася от горещия флуид към студения флуид през стените на плочите.
Фактори, влияещи върху скоростта на топлообмен
Няколко фактора влияят върху скоростта на топлопредаване на 50 пластинчат топлообменник. Разбирането на тези фактори е от решаващо значение за точни изчисления и ефективна работа. Ето основните фактори, които трябва да имате предвид:
- Температурна разлика: Колкото по-голяма е температурната разлика между горещите и студените флуиди, толкова по-висока е скоростта на пренос на топлина. Температурната разлика обикновено се измерва като логаритмична средна температурна разлика (LMTD), която отчита променящата се температура по дължината на топлообменника.
- Скорости на потока: Дебитите на горещите и студените флуиди влияят на скоростта на пренос на топлина. По-високите скорости на потока обикновено водят до увеличен пренос на топлина поради подобрено смесване и турбулентност. Прекомерните дебити обаче могат да доведат и до повишен спад на налягането и консумация на енергия.
- Геометрия на плочата: Дизайнът и геометрията на плочите оказват значително влияние върху скоростта на пренос на топлина. Фактори като гофриране на плочата, повърхностна площ и височина на канала влияят върху моделите на флуидния поток и ефективността на преноса на топлина.
- Свойства на течността: Свойствата на горещите и студените флуиди, като топлопроводимост, специфичен топлинен капацитет и вискозитет, също влияят на скоростта на топлопредаване. Течностите с по-висока топлопроводимост и по-нисък вискозитет обикновено улесняват по-добрия пренос на топлина.
- Брой плочи: Както подсказва името, топлообменник с 50 плочи се състои от 50 плочи, подредени една върху друга. Броят на плочите определя наличната повърхност за пренос на топлина и увеличаването на броя на плочите може да подобри скоростта на топлопредаване.
Изчисляване на скоростта на топлообмен
За да изчислим скоростта на топлопредаване на 50 пластинчат топлообменник, можем да използваме следното уравнение:
Q = U × A × LMTD
където:
- Q е скоростта на пренос на топлина (във ватове или BTU на час)
- U е общият коефициент на топлопреминаване (във ватове на квадратен метър на градус по Целзий или BTU на квадратен фут на час на градус по Фаренхайт)
- A е общата топлообменна площ (в квадратни метри или квадратни футове)
- LMTD е средната логаритмична температурна разлика (в градуси по Целзий или по Фаренхайт)
Нека разгледаме по-подробно всяка от тези променливи:
- Общ коефициент на топлопреминаване (U): Общият коефициент на топлопреминаване представлява комбинирания ефект на проводимостта и конвекцията върху процеса на топлопреминаване. Това е мярка за ефективността на топлообменника и зависи от фактори като материал на плочата, свойства на течността и условия на потока. Стойността на U може да бъде определена експериментално или оценена въз основа на теоретични корелации.
- Обща топлообменна площ (A): Общата топлообменна площ е сумата от повърхностите на всички плочи в топлообменника. Може да се изчисли чрез умножаване на броя на плочите по ефективната топлообменна площ на плоча. Ефективната площ на пренос на топлина взема предвид геометрията на плочата и наличието на всякакви уплътнения или други ограничения на потока.
- Логаритмична средна температурна разлика (LMTD): Средната логаритмична температурна разлика е по-точна мярка за средната температурна разлика между горещите и студените флуиди, отколкото средната аритметична температурна разлика. Тя отчита променящата се температура по дължината на топлообменника и се изчислява по следната формула:
LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
където:
- ΔT1 е температурната разлика между горещите и студените течности в единия край на топлообменника
- ΔT2 е температурната разлика между горещите и студените течности в другия край на топлообменника
Примерно изчисление
Нека преминем през едно примерно изчисление, за да илюстрираме как да използваме горното уравнение за изчисляване на скоростта на топлопредаване на 50 пластинчат топлообменник. Да предположим, че имаме 50 пластинчат топлообменник със следните спецификации:
- Общ коефициент на топлопреминаване (U) = 2000 W/m²°C
- Обща топлообменна площ (A) = 10 m²
- Входяща температура на горещия флуид (Thi) = 80°C
- Изходяща температура на горещия флуид (Tho) = 60°C
- Входяща температура на студения флуид (Tci) = 20°C
- Изходяща температура на студения флуид (Tco) = 40°C
Първо, трябва да изчислим логаритмичната средна температурна разлика (LMTD):
ΔT1 = Thi - Tco = 80°C - 40°C = 40°C
ΔT2 = Tho - Tci = 60°C - 20°C = 40°C
Тъй като ΔT1 = ΔT2, LMTD се опростява до:
LMTD = ΔT1 = 40°C
След това можем да изчислим скоростта на пренос на топлина (Q), като използваме формулата:
Q = U × A × LMTD
Q = 2000 W/m²°C × 10 m² × 40°C
Q = 800 000 W или 800 kW
Следователно, скоростта на топлопредаване на 50 пластинчатия топлообменник в този пример е 800 kW.
Значение на точните изчисления
Точното изчисляване на скоростта на топлопредаване на 50 пластинчат топлообменник е от съществено значение поради няколко причини. Първо, той гарантира, че топлообменникът е правилно оразмерен, за да отговаря на специфичните изисквания на приложението. Извънгабаритният топлообменник може да доведе до ненужни капиталови разходи и консумация на енергия, докато по-малкият топлообменник може да не е в състояние да осигури необходимата скорост на топлопредаване.
Второ, точните изчисления помагат за оптимизиране на работата на топлообменника. Чрез разбирането на факторите, които влияят на скоростта на топлопредаване, можем да вземем информирани решения относно дебита на флуида, геометрията на плочата и други работни параметри, за да увеличим ефективността и да сведем до минимум консумацията на енергия.
И накрая, точните изчисления са от решаващо значение за осигуряване на надеждността и дълготрайността на топлообменника. Като работим с топлообменника в неговите проектни ограничения, можем да предотвратим проблеми като замърсяване, корозия и прекомерен спад на налягането, което може да доведе до намалена производителност и преждевременна повреда.
Свързани продукти и приложения

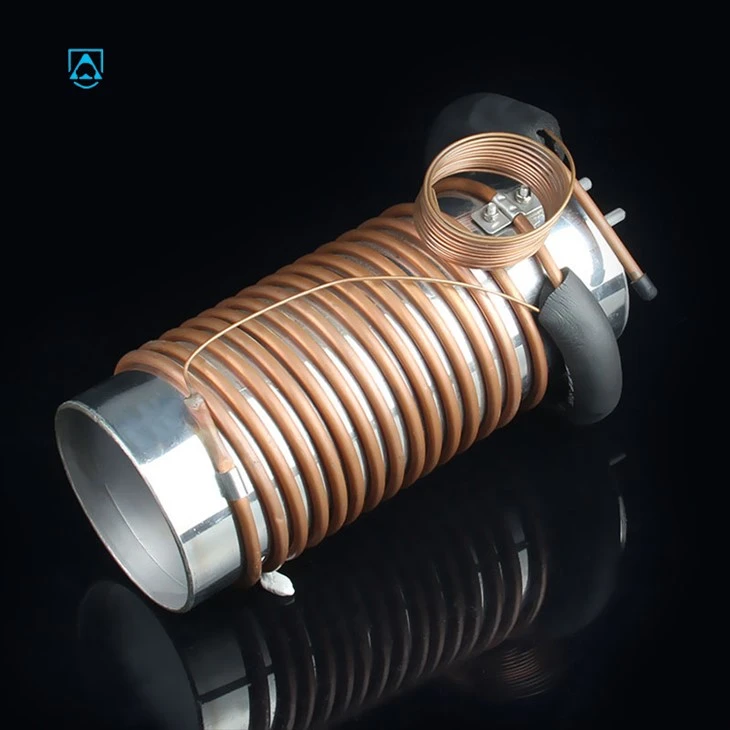

В допълнение към 50 пластинчати топлообменника, ние също предлагаме широка гама от други топлообменни продукти за различни приложения. Например нашатаВодоохлаждаща изпарителна намотка за марикултурае проектиран да осигури ефективно охлаждане за системи за марикултура, докато нашитеВодоохлаждаща изпарителна намотка за земна термопомпае идеален за приложения с термопомпи от земен източник. Ние също предлагамеКожухотръбен топлообменник пара към водаза приложения за пренос на топлина от пара към вода.
Свържете се с нас за покупка и консултация
Ако се интересувате от закупуването на 50 пластинчат топлообменник или имате някакви въпроси относно изчисленията и приложенията за пренос на топлина, моля не се колебайте да се свържете с нас. Нашият екип от опитни инженери и техници е на разположение, за да ви предостави професионални съвети и подкрепа, за да ви помогне да намерите най-доброто решение за вашите нужди. Очакваме с нетърпение да чуем мнението ви и да работим с вас за постигане на вашите цели за пренос на топлина.
